Преимущества изготовления своими руками
К преимуществам выполнения подводного ружья своими руками, можно отнести:
- высокий уровень точности;
- значительная экономия денег;
- для изготовления не понадобятся специальные знания и умения;
- сравнительная бесшумность в действии.
Но не стоит забывать, что есть и недостатки:
- Охота, может производиться только на среднюю и мелкую рыбу, для крупной, гарпун недостаточно прочный;
- Исключена возможность сменить наконечник гарпуна.
Начинающим любителям подводной рыбалки нужно знать способ изготовить самодельное ружье. Это можно сделать, даже не имея специальных навыков, профессионального инструмента и точного оборудования. Существует несколько ключевых разновидностей подводного ружья, отличающихся в первую очередь способом метания поражающего снаряда – гарпуна. В качестве элемента, придающего поражающему снаряду ускорение и сообщающего необходимую для преодоления сопротивления воды энергию, могут выступать пружина, специальная резинка, вакуум и пневматика. Кроме того, выпускаются промышленным способом и изготавливаются многочисленными мастерами-самодельщиками гидропневматические, пороховые, газовые ружья и даже двустволки. Но поскольку для изготовления большинства разновидностей необходимо иметь опыт подобных работ, разнообразные материалы и чертежи для соблюдения точных размеров, следует знать, как изготовить простейшее самодельное подводное ружье – усовершенствованную версию так называемой гавайки.
Начинающим любителям подводной рыбалки будет интересен способ изготовить самодельное ружье, не имея специальных навыков, профессионального инструмента и точного оборудования
Появившиеся, как следует из названия, на островах Океании гавайки имели крайне несложное устройство. Изначально они состояли из шеста с наконечником-гарпуном и резинового жгута диметром 10-15 мм, свернутого в окружность. Зацепив резиновый жгут за большой палец руки, охотник задним концом шеста оттягивал веревку назад, к локтю, после чего кистью захватывал шест ближе к середине. После этого оставалось лишь прицелиться и разжать кисть, для того чтобы сжимающийся резиновый жгут с силой вытолкнул гарпун в сторону цели. Однако описанный способ добычи рыбы не слишком удобен для охоты, поскольку удержание гарпуна во «взведенном» состоянии требует постоянного напряжения руки. Этот недостаток легко исправить, не усложняя конструкцию принципиально, а всего лишь оснастив гавайку изготовленным в домашних условиях спусковым механизмом. Теперь о том, как именно сделать ружье для охоты под водой – чрезвычайно простое в изготовлении, эффективное и при этом удобное в пользовании.
- алюминиевой трубкой внешним диаметром 10-15 мм и длиной 150 см;
- ПВХ-трубкой длиной 25-30 см, внутренний диаметр которой несколько больше внешнего диаметра алюминиевой трубки;
- прямоугольным в сечении стальным шампуром;
- болтом М4 длиной 20-25 мм с гайкой, металлической и резиновой шайбами;
- болтом М4 длиной 40-50 мм;
- стальным прямоугольником размером 40×15×2 мм;
- тремя саморезами длиной 70-100 мм;
- резиной рыболовной;
- резинкой кольцевидной;
- капроновой нитью;
- обрезком доски толщиной не менее 20 мм;
- эпоксидным клеем.
Также, чтобы своими руками сделать ружье для охоты на водных обитателей, понадобятся следующие инструменты: отвертка, пассатижи, молоток, зубило, тиски, гаечные ключи, рашпиль, дрель, ножовки для дерева и металла.
Отделите от шампура фрагмент длиной 20 см, зажмите его в тисках, чтобы из губок торчало 10-12 мм, и согните выступающий участок под прямым углом. Вынув из тисков получившуюся Г-образную деталь, согните ее в сторону, противоположную короткой части буквы «Г» так, чтобы получилась дуга – сектор воображаемой окружности диаметром 50 см. Посередине детали просверлите отверстие в 4 мм. В центре короткой трубки просверлите 2 противоположных отверстия – диаметрами 5 и 4 мм и 2 – диаметром 5 мм в 1 см от края. Также в короткой трубке на расстоянии, равном длине между отверстием и загибом Г-образной детали, сделайте поперечную прорезь размером 8×2,5 мм. В сантиметре от края алюминиевой трубки просверлите 2 противоположных отверстия по 8 мм, а затем в центре трубки сделайте поперечную прорезь размером 8×2,5 мм. Из рыболовной резины изготовьте жгут толщиной 1 см, длиной 40-45 см и через каждые 5 см туго перемотайте его капроновой нитью. Из доски вырежьте соответствующую внутреннему диаметру длинной трубы круглую пробку и просверлите в ней продольное отверстие 4 мм.
Описание
Часы для дайвинга — прибор, позволяющий комфортно чувствовать себя при погружении, в зависимости от модели, он контролирует множество показателей, таких как температурный режим, глубину, смесь в баллоне, фиксирует все данные в журнале и др.
Изначально, такие приборы использовались только военными, но, со временем они обрели популярность среди гражданского населения.
Часы для дайвинга универсальные, не делятся на мужские и женские. Вид у большинства моделей классический, позволяет пользоваться и мужчинам и женщинам с одинаковым комфортом. Современные модели соответствуют всем необходимым характеристикам, и при этом выглядят достаточно стильно. Их можно носить как обычный аксессуар в повседневной жизни.
Это особенно важно для новичков в данном виде спорта. Чем глубже погружаетесь, тем больше времени необходимо для постепенного всплытия
Резкий подъем наверх может негативно сказаться на состоянии здоровья и в некоторых случаях приводит к летальному исходу.
Виды по принципу рабочего механизма:
- механические;
- электронные.
В электронные модели иногда добавляют специальное масло, которое исключает попадание влаги в механизм, и дает профилактику возникновения конденсата. Масло не подвергается сжатию, поэтому защищает циферблат от трещин при смене давления. В механические модели масло не добавляют, оно будет мешать плавному движению стрелок.
Особенности конструкции
Часы для дайвинга имеют свои технологические особенности, которые делают их незаменимым помощником на глубине. Рассмотрим основные характеристики, которыми должны обладать качественные модели:
- Корпус качественных моделей изготовлен из титана или из нержавеющей стали, крышка герметично закрыта. Крышка должна быть с уплотнительным кольцом и с системой закручивания.
- Заводная головка крупная, с защитой, она обладает высокой тактильностью, для того, чтобы ей было удобно управлять под водой в перчатках.
- Циферблат (стрелки и цифры) имеют люминесцентное покрытие, это позволяет хорошо видеть под водой все показатели.
- Отметка на безеле на первых 15 минутах. Первый интервал времени обычно отмечают ярким цветом (15-20 минут), с поминутной разметкой. Это делается для того, чтобы было удобно устанавливать поминутный подъем на минимальный отрезок времени и потом поминутно его отслеживать. Есть модели, где весь безель разбит поминутной разметкой, но такой вариант встречается крайне редко.
- Высокий класс водонепроницаемости. Оптимальным классом является WR200, он позволяет нырять на большую глубину.
- Ремешок чаще всего выполнен из каучука, или силикона. Эти материалы не деформируются при контакте с водой, предотвращают самопроизвольное расстегивание.
- Стекло должно быть толстое, выполнено из стойкого материала, имеет антибликовый эффект и устойчиво к возможным повреждениям и царапинам.
- Наличие дополнительных функций: секундомер, таймер обратного отсчета времени, будильник, глубиномер и др. Такие функции значительно упрощают нахождение под водой.
Особенности арбалета для подводной охоты
Арбалет приводится в действие при помощи тяги, задающей оружию необходимую скорость и дальность выстрела. Причем толщина и длина тяги прямо пропорциональна силе и мощности полета стрелы. В строении арбалетного оружия стрелы легкие и воздушные, без съемных наконечников.
Главными достоинствами арбалетного оружия являются:
- Бесшумность выстрела и простота спускового механизма.
- Легкость в прицеливании и резкость достижения цели.
- Отсутствие ударной отдачи, позволяющей рассчитать меткость выстрела до миллиметровой точности.
- безопасность перезарядки.
- Простота и удобство в использовании обеспечивается специфической конструкцией, в которой отсутствует поршень и вакуумный ствол.
- Ценовая составляющая намного ниже в сравнении с пневматическим оружием.
Основными минусами арбалета в подводной охоте считаются:
- Весомая габаритность оружия, не дающая возможности рыбачить под водой в больших зарослях камышей или маленьких протоках рек.
- Реагирование силы выстрела на температурный режим воды. При холодных течениях трудно просчитать мощность и скорость движения.
- Недолговечная эксплуатация зацепа, особенно при охоте на крупную добычу.
Устройство пистолета и принцип работы
Существует легенда, согласно которой много десятилетий назад конструкторам-оружейникам из США на правительственном уровне запретили работать над поиском решения проблемы создания оружия, способного выполнять свои функции под водой. Мотивация была проста: плотность воды больше плотности воздуха практически в 800 раз (заряд не мог пройти сквозь водную толщу с большим эффектом), а значит, тратить время на изобретения подобного рода не резонно. Правдивость этой истории доподлинно неизвестна, но зато бесспорен следующий факт: менталитет кулибиных из бывшего СССР не позволил признать задачу неразрешимой.
Реликвия полувековой давности
В конце 60 — начале 70 годов прошлого столетия на прилавках наших спортивных магазинов появился подводный пистолет для подводной охоты.
Бывалые покорители водоемов нашей страны до сих пор утверждают, что лучшего вооружения не придумано по сей день. Этот капсюльный раритет времен становления в СССР подводной охоты приобрел поклонников за счет уникальных характеристик:
- легкости заряжания (и, вследствие этого, экономии времени);
- скорости выпуска гарпуна (во время выстрела на заряд действовал импульс мощностью несколько сотен килограммов);
- дальности стрельбы (капсюль «Жевело» гарантировал поражение цели в радиусе трех метров).
Подробное изучение конструкции капсюльного пистолета позволяет сделать следующие выводы:
- тип оружия — разламывающийся;
- ствол надежно закреплен в казеннике, мушка (с крючком для линя) и прицел фиксируются на нем винтами;
- казенник в заряженном виде располагается внутри щечек лафета и остается в указанном положении благодаря фиксатору и вкладышу;
- ударно-спусковое устройство находится внутри рукоятки (ее состав – 3 пластины из текстолита);
- для выхода воды по сторонам направляющей ударника имеются отверстия, диаметр которых от 2 до 3 миллиметров;
- главная находка конструкторов — скоба-экстрактор, благодаря которой происходит автоматическое извлечение капсюля из ствола.
Чтобы сделать выстрел, охотник должен был нажать на спусковой крючок, предварительно сняв его с предохранителя. Линь сбрасывался, ударник спускался.
Затем действия производились в обратной последовательности: взводился ударник, после чего ставился на предохранитель спусковой крючок. При этом фишка отводилась в сторону рукоятки пальцем левой руки, а ладонью поворачивался казенник. Путем этих нехитрых манипуляций капсюль удалялся из ствола.
Современные предпочтения
Моделью снаряжения, актуального для покупателей сегодня, стал пневматический пистолет для подводной охоты, в котором стрела (гарпун) получает направленное движение при помощи сжатого газа (или воздуха). Помимо привычных составляющих (рукоятки, гарпуна, курка, кожуха и скобы, которой закрепляется линь), в конструкцию описываемого пистолета включена секция, регулирующая бой. Благодаря этому элементу, изготовленному как рычаг рукоятки, оружие получило ряд дополнительных преимуществ:
- процесс вкладывания заряда происходит мгновенно и не зависит от давления газа, находящегося в баллоне;
- зарядка не требует смены рук;
- самопроизвольный взвод исключен (в рукоятку встроена пружина, и для взвода нужно приложить некоторое начальное усилие);
- энергия боезаряда при выстреле прямо пропорциональна силе сжатия.
Отдельно специалисты отмечают преимущество в устройстве пистолета, связанное с плотной посадкой гарпуна (трубки, изготовленной из нержавеющей стали) на ствол. Резиновые кольца втулки уплотнения не требуют смазки, обладают высокой износостойкостью. Все вышеперечисленное оказывает на точность боя только положительное влияние.
Схематично принцип работы механизма можно описать следующим образом: сжимая рычаг рукоятки, охотник выводит плунжер из фиксированного положения (крайне правое) и открывает доступ газу в пространство ствола за счет отверстий, имеющихся в клапане. Полость в стволе уплотняется (используются резиновые кольца переднего конца), давление поднимается и сила на плунжере возрастает. Газ переходит из баллона вплоть до момента достижения баланса силы плунжера и силы на рукоятки оружия. Чтобы вернуть плунжер в фиксированное положение, потребуется минимальное количество газа.
Процесс взвода занимает доли секунды, ныряльщику нужно лишь воспользоваться курком.

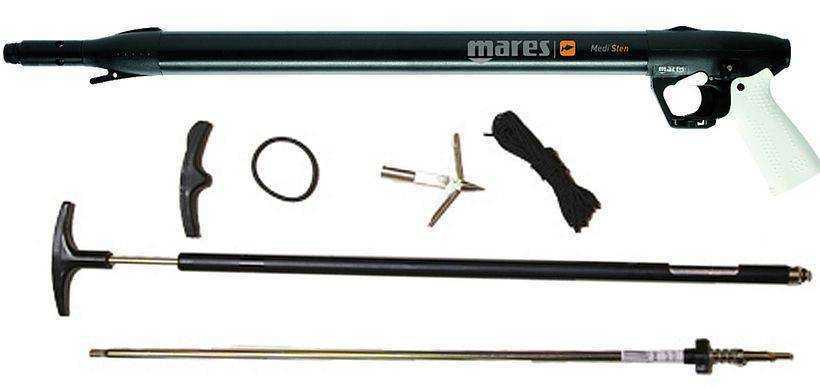

Части конструкции
Любая конструкция подводного оружия состоит из следующих элементов:
- Ствол;
- Обойма;
- Гарпун;
- Боевая пружина;
- Вкладыш;
- Крючок;
- Пружины предохранителя;
- Тяга.
Ствол ружья для подводной охоты представляет собой трубу, с диаметром от 12 мм и толщиной трубы 1 мм. Зачастую для этих целей отлично подходит такой материал, как латунь, который не окисляется в воде.
Также неплохо подойдет нержавеющая сталь.
Для того чтобы обеспечить воде беспрепятственный вход-выход, необходимо просверлить отверстия по всей длине ствола, диаметром не менее 3 мм и приблизительным расстоянием между ними 10 мм.
Поршень для ствола лучше всего выбрать из дюралюминия или латуни.
Трубу можно приобрести большего размера, остатки понадобятся для того, чтобы изготовить втулки и поршни.
Это позволит обойтись полностью без токарных операций в изготовлении подводного ружья.
Обойма, которая составляют одну из основных частей подводного ружья, должна быть изготовлена из латуни листового проката, толщиной 1 мм.
На ней обязательно должны быть специальные отверстия, выполнить которые нужно на боковых сторонах и лучше всего их выпиливать, уже после изгиба заготовки.
По выбранной технологии, можно добиться четкого расположения отверстий, без скосов и смещений на правой и левой сторонах обоймы. Когда собирая обойму, понадобится ее припаивать к стволу, нужно подгонять детали по прорезям и отверстиям.
Главной активной частью любого оружия будет гарпун, который выполняется из прочного стального прута, диаметром не менее 5 мм, на основном конце которого, для установки нарезается пяти миллиметровая резьба М5 и выпиливается отверстие для линя.
После того, как все работы по подготовке будут выполнены необходимо, в обязательном порядке закалить гарпун в термопечи. Помимо всего нужно будет выточить втулку для гарпуна, лучше всего использовать для этого нержавеющую сталь.
Прежде чем приступать к обработке проволоки ее необходимо отпустить, а именно нагреть до 300 градусов и остудить до комнатной температуры.
Такие операции позволят избежать деформаций пружины в дальнейшем. Концы прутка, или уже пружины необходимо раскалить и подогнуть, так чтобы они были перпендикулярны к оси.
Вкладыш в ружье предназначается для того, чтобы закрепить плоские пружины возвратного действия и в основном изготавливается из текстолита.
Его нужно будет приклеить к обойме, а уже после на него приклеить пружины.
Для сборки подводного оружия понадобятся заклепки, которые лучше всего выбирать из прочной, надежной стали.
Для того, чтобы наматывать гарпунный линь понадобится специальный крючок, который может быть выполнен из латуни или «нержавейки».
Крючок должен быть припаян к стволу.
Пружины предохранителя в основном используются в качестве стопора для двух основных положений.
В качестве материала лучше всего подходит сталь, толщиной 0,5 мм из прочного легированного материала 65 или углерода марки У8,У10, У10А. Пружина крепится с помощью заклепок.
Тяга для линя является ничем другим, как стальной проволокой в 2 мм. Один из концов тяги сгибается, образуя кольцо, с помощью которого в последствие будет крепиться к спусковому крючку.
Изготовление гарпуна
Гарпун является главной частью оружия. Он выполняется из прочного стального прута. Диаметр его должен составлять 5 мм. На главном конце для установки следует нарезать резьбу М5 и выпилить отверстие для линя и гарпуна. Прут следует подвергнуть закалке в печи. Помимо этого, для гарпуна вытачивается втулка. Лучше применить с этой целью нержавейку.
Гарпун должен обладать диаметром 6-8 мм. По гарпуну скользит втулка, к которой прикрепляется линь. Втулка должна быть уперта в хвостовик. Она амортизирует от кольца из фторопласта. Хвостовик, который фиксирует гарпун, вытачивается в виде цанги.
Наконечник отличается простой исполнения. Дополнительно делается флажок для удержания рыбы.
Наконечник гарпуна должен обладать трехгранной или четырехгранной, но не конусообразной заточкой. Такие стрелы лучше бьют по рыбе и легко режут чешую.
Что лучше арбалет или пневматика для подводной охоты
У любителей подводной охоты все чаще возникает вопрос: что лучше арбалет или пневматика? Чтобы в этом разобраться, необходимо учесть не только все преимущества и недостатки обоих видов оружия, но и обратить внимание на разновидность и форму охоты. Ведь подводное рыболовство может быть морским и пресноводным, что значительно отличает мощность, вес и общую величину добычи
А значит и оружие для охоты должно быть соответствующим.
Охотиться на морской глубине намного приятнее, поскольку вода прозрачнее, а область деятельности обширнее. Именно последний фактор является решающим в выборе оружия, ведь скорость передвижения рыбы при встрече с охотником не столь важна, как огромный подводный простор для ее побега. Поэтому при морской подводной охоте лучше использовать арбалет.
Охота в пресноводных водоемах предполагает плохую видимость и довольно мелкую глубину. Из-за мутной и непрозрачной воды охотнику потребуется скорость реакции и небольшое оружие, способное достигать добычу с маленького расстояния. Для этих целей лучше подойдет пневматическое ружье.
Виды ружей для охоты под водой
Чтобы выбрать лучшую экипировку для подводной охоты, сначала необходимо разобраться с ее классификацией. Сделать это несложно, так как на сегодняшний день существует всего три вида подводных ружей, которые отличаются между собой по принципу функционирования:
- арбалеты (резинки);
- пневматы;
- пружинки.
Арбалеты для подводной охоты
Первый вид считается самым популярным как среди опытных, так и начинающих охотников. Резинки прекрасно подходят для стрельбы в условиях хорошей видимости, поэтому ими чаще пользуются в море, нежели в реках и озерах. Стрельба из арбалета выполняется посредством резиновых тяг. Именно от толщины и количества тяг зависит дальность полета гарпуна и мощность выстрела.
Немаловажным параметром арбалетов является длина ствола, которая находится в пределах 50-200 см и более. Чем больше длина барреля, тем точнее и мощнее будет выстрел. Поэтому если вы планируете охотиться на крупную рыбу с большого расстояния, лучше выбрать ружье для подводной охоты длиной от 100 см.
Самыми дешевыми являются алюминиевые изделия, однако они имеют большой вес, так что наводить их на цель и удерживать ее на мушке долгое время достаточно сложно. Более эффективными и удобными считаются деревянные и стекловолоконные резинки, поэтому именно их и рекомендуется покупать для подводной охоты.
К преимуществам арбалетов следует отнести:
- отсутствие отдачи, в результате чего повышается точность стрельбы;
- тихая работа;
- высокая надежность и простая конструкция;
- небольшая стоимость.
Из недостатков резинок нужно отметить сравнительно большую длину ствола, что делает невозможной охоту в труднодоступных местах и несколько снижает их маневренность.
Пневматические подводные ружья
В отличие от арбалетов пневматы имеют более сложную конструкцию, которая состоит из ствола, ресивера, спускового механизма и насоса. Принцип их действия основан на движении по стволу поршня, который приводится в действие сжатым воздухом, нагнетаемым в ресивер специальным насосом.
Пневматы выпускаются в двух вариантах – с регулятором силы выстрела и без него. В первом случае имеется возможность выбрать оптимальную мощность ружья для того или иного случая, поэтому пневматические изделия с установленным регулятором являются более предпочтительными.
Диаметр ствола в пневматах составляет 11 и 13 мм. Первые оснащаются гарпунами толщиной 7 мм, а вторые – 8 мм. Для охоты на больших дистанциях лучше выбрать тринадцатимиллиметровое ружье. Меньшее сечение подойдет для стрельбы по мелкой рыбе.
К положительным качествам пневматического оружия можно отнести:
- большую мощность при небольших габаритах;
- компактность и маневренность;
- высокую скорострельность;
- возможность применение многих моделей гарпунов.
Пневматическое ружье для подводной охоты имеет следующие недостатки:
- шумность работы;
- сложную конструкцию, которая увеличивает риск возникновения поломки во время эксплуатации;
- меньшую точность стрельбы в сравнении с арбалетом, что обусловлено небольшой длиной ствола;
- сложной зарядкой, которая требует аккуратности и внимательности.
Пружинное оружие
Принцип действия данного типа оружия для подводной охоты основан на взведенной пружине, которая при срабатывании толкает гарпун. Пружинный механизм может работать на сжатие, растяжение или одновременно на сжатие и растяжение.
Также существуют ружья, в которых одна пружина вставляется в другую, что позволяет увеличить их мощность и дальность полета гарпуна.
