Лучшие камеры заднего вида

Ответы на часто задаваемые вопросы

Вопрос: Как работает камера заднего вида?

Ответ: Камеры заднего вида на самом деле не такое уж и новое изобретение. Самая первая автомобильная камера заднего вида была представлена в 1956 году в концепт-каре Buick Centurion.

Устройство было простым. Телевизионная камера была установлена в задней части автомобиля, а затем подключена к телевизионному экрану на приборной панели. У Buick Centurion не было зеркал заднего вида, вместо них и использовалась камера, чтобы позволить водителю двигаться задним ходом.

На сегодняшний день принцип устройства камеры заднего вида остался тем же. Камера устанавливается в задней части автомобиля.

Видео передается на дисплей, расположенный рядом с местом водителя, либо по проводам, либо при помощи радиосигналов.

Видеокамера обычно подключается к фонарям заднего хода автомобиля. Как только рычаг переключения передач переводится в положение «задний ход», камера мгновенно активируется и выдает видеоизображение на дисплее.

Вопрос: Как установить камеру заднего вида?

Ответ: Установить камеру довольно просто, так как производители предоставляют инструкции по установке этих устройств на автомобиль.

Беспроводные системы отличаются исключительной простотой установки, так как в них нет проводов, проходящих вдоль всего вашего автомобиля от задней его части до приборной панели.

Потребуется просто установить камеру заднего вида, как правило, на заднем номерном знаке вашего автомобиля. Возможно, придется просверлить отверстие в зоне установки, чтобы пропустить через него видео- и силовые кабели камеры.

Затем надо подключить камеру к фонарям заднего хода. Беспроводной передатчик видеосигнала также должен быть подключен.

После завершения монтажа, нужно установить монитор на зеркало заднего вида, приборную панель или лобовое стекло. Монитор поставляется с трансивером, который взаимодействует с беспроводным передатчиком.

Если вы приобрели проводную систему, то вам придется протянуть видеокабель от задней части автомобиля до приборной панели. Возможно, потребуется проявить изобретательность, чтобы спрятать провода. После чего требуется подключить их к монитору.

Вопрос: Могу ли я использовать её в качестве камеры для гоночного автомобиля, чтобы видеть летящие на высокой скорости позади меня другие автомобили?

Ответ: С технической точки зрения, вы можете использовать камеру заднего вида в гоночном автомобиле. Камеры заднего вида устанавливались в некоторых гоночных автомобилях NASCAR с 1983 года, предлагая публике посмотреть на трассу изнутри автомобиля.

К сожалению, от таких показов у зрителей кружилась голова

И хотя с тех пор были внесены значительные улучшения в качество видео, из-за высоких скоростей в гоночном автомобиле возникает множество вибраций, которые также следует принимать во внимание

Эти вибрации делают видеопередачу с камеры заднего вида прерывистой и вызывающей головокружение. А поскольку гонщикам нужно сосредоточиться на том, что находится впереди на гоночном треке, они смотрят в зеркало заднего вида лишь мельком, долю секунды.

Даже если у вас имеется самая совершенная камера заднего вида, вряд ли вы будете пользоваться ей в гоночном автомобиле очень часто.

Вопрос: Могу ли я выключить монитор во время вождения?

Ответ: Камера заднего вида автомобиля автоматически включается при активации фонарей заднего хода.

Некоторые системы камер заднего вида продолжают передавать изображение на дисплей даже во время движения вперед. На мониторе у многих устройств имеется выключатель, позволяющий выключать экран, если он вам действительно не нужен.

Вопрос: Правда ли, что камеры заднего вида совместимы с любым транспортным средством?

Ответ: Современные автомобильные камеры заднего вида можно установить на любой автомобиль, выпущенный до 2014 года.

Начиная с 2018 года, все производители автомобилей должны устанавливать штатные камеры заднего вида на все автомобили, выходящие с конвейера. Если в вашем автомобиле есть фонари заднего хода, вы можете легко установить дополнительно приобретенную вами камеру заднего вида.

Вопрос: Могу ли я подключить камеру к дисплею, который уже встроен в мою машину?

Ответ: Это зависит от того, относится ли используемая вами система к типу plug-and-play или же она требует подключения к электрической системе вашего автомобиля.

Вам нужно проверить, поддерживает ли существующая в вашем автомобиле видеоплатформа видео, поступающее от камеры заднего вида. Возможно, также потребуется определить, нужно ли перепрограммировать камеру, чтобы она распознавалась вашим автомобилем.

Технически, нештатную камеру заднего вида можно подключить к имеющемуся монитору при условии, что эти два устройства совместимы.

На что обращать внимание при выборе камеры заднего вида?

Начнем с выбора метод за установка . Конечно, самый простой способ разместить рамку фотоаппарата — просто нужно понимать, как аккуратно протягивать провода в машине. Этот вариант наиболее удобен, если номер установлен высоко на крышке багажника — но бампер более грязный и вид не в самом комфортном углу. Та же проблема с встраиваемыми камерами: выбор места, где можно просверлить отверстие диаметром 16-19 мм, и камера не будет постоянно загрязняться, невелик.

Поэтому популярны кронштейны и чехлы для фотоаппаратов: их можно поставить практически на любую машину, ища на ней лучшее место. Что касается оптика и матрицы, практически все китайские продукты выглядят как братья-близнецы, в том числе, в первую очередь, если смотреть на модели с увеличенными матрицами ПЗС. Угол обзора Опять же, выбирать нужно исходя из цели и места установки — стоя высоко и глядя под большим углом, камера не будет мешать широкоугольному объективу.

Как выбрать камеру заднего вида

Число моделей камер заднего вида на рынке огромно. Различные модификации, помимо стоимости, отличаются друг от друга по качеству сборки и техническим параметрам. Рассмотрим самые важные из них.

Характеристики

Перед тем, как купить камеру, нужно обратить внимание на такие параметры:

• конфигурация прибора. От этого зависит способ монтажа на автомашину. Есть модели, встраиваемые в подсветку, багажник или бампер. В комплект к другим видеокамерам входят крепления;
• угол обзора. Если он небольшой, то сложно оценить то, что происходит сзади машины. Если угол чересчур велик, в кадре оказывается много предметов, и отличить значимое от второстепенного достаточно сложно. Однако, широкоугольное оборудование предпочтительнее;
• вид съемки — цветная или черно-белая;
• возможность работы при слабом свете;
• разрешение камеры. Этот показатель напрямую связан с качеством картинки на дисплее;
• материал, из которого выполнен корпус;
• парковочная разметка. От нее зависит степень сложности парковки. Опытные водители иногда отключают эту опцию, расценивая ее как лишнюю. Зато начинающие водители оценят ее по достоинству. Помогает разметка и с парковкой в условиях современного мегаполиса;
• компания-изготовитель. Следует покупать только оригинальную продукцию от проверенных производителей, прошедшую все необходимые тесты;
• дополнительные возможности, делающие эксплуатацию прибора более комфортным. Это, например, блютуз, инфракрасная подсветка или защитные шторки от грязи.

Плюсы и минусы

По сравнению с радарами и парктрониками, камера заднего вида имеет более сложное строение. По этой причине, видеорегистраторы появились на рынке несколько позднее. Однако, инновационные устройства сразу же завоевали признание автомобилистов. Камера не просто распознает препятствия, невидимые для водителя, но и передает изображение на монитор, смонтированный на приборную доску. В продаже имеются как сравнительно бюджетные модели, подключаемые к штатному монитору, так и менее дешевые изделия, оснащенные, кроме камеры, собственными дисплеями. В комплекте, вне зависимости от ценовой категории камеры, поставляется и проводка для обеспечения связи между экраном и камерой.

Преимущества камер:

• более высокий уровень информативности, чем у обычных парктроников. Водитель видит реальную картину того, что происходит сзади, не полагаясь только на собственный слух;
• возможность работы как с дисплеями, входящими в набор, так и с мультимедийными приборами, которыми оснащен автомобиль;
• простота подключения устройства. Многие автовладельцы выполняют эту манипуляцию самостоятельно, пользуясь инструкцией. Особенность современных приборов такова, что для их монтажа не нужно просверливать отверстия в бампере. Камеру можно установить в любом удобном месте. Есть и врезные гаджеты, адаптированные под конкретную марку автомашины;
• удобство применения, по сравнению с теми же парктрониками. С камерой заднего хода становятся возможными даже самые сложные маневры.

Однако, камеры не лишены и ряда недостатков:

сравнительно высокая стоимость. В особенности, это касается моделей с разрешением, соответствующим HD-уровню. Однако, практика показывает, что и дешевые модели хорошо справляются со своими задачами; отдельные модели недостаточно защищены от влаги и пыли. Кроме того, грязь, покрывающая камеру, установленную снаружи, не позволяет качественно передавать видеоряд. Поэтому приходится периодически очищать устройство. А это — дополнительные риски появления царапин на стекле гаджета; необходимость соответствия видеокамеры мультимедийному устройству автомобиля. Иногда приходится при этом пожертвовать автомагнитолой

Если такое решение не устраивает, следует обратить внимание на модель с монитором, который интегрирован в зеркало заднего вида

Установка

В зависимости от способа подключения, различают такие виды оборудования:

• проводные;
• беспроводные;
• с автономным дисплеем;
• интегрированные в зеркало заднего вида.

Подключение проводных моделей выполняется с помощью провода, протянутого от камеры к дисплею. Преимущество такого варианта — надежность, простота установки и качественная картинка. Если сравнивать с беспроводными моделями, такой гаджет обойдется намного дешевле. Недостаток — необходимость разборки салонной обшивки при монтаже.

Особенность беспроводного аналога — оснащение радиопередатчиком. В комплекте идет монитор, встраиваемый в зеркало или, как вариант, устанавливаемый на торпедо. Как правило, беспроводная модель настроена под навигатор. Подключить такой регистратор очень легко, можно сделать это и своими руками.

Видеосигнал и матрица

Камеры для заднего обзора – это современные электронные устройства, поэтому при выборе встают специфические вопросы. Например, необходимо определиться, какую лучше купить: цифровую или аналоговую модель. С потребительской точки зрения основная разница между ними заключается в цене: цифровые модели стоят дороже и покупатели «голосуют» рублем – наиболее популярны в России камеры аналоговые, то есть PAL/NTSC.

Ещё один животрепещущий вопрос касается матриц. Выбирать приходиться между CMOS и CCD

Если вы часто паркуетесь ночью и для вас важно получить отчетливое изображение, отдайте предпочтение CCD-матрице. CMOS даст нормальную картинку без переплат

Что касается разрешения, то стоит настороженно отнестись к моделям, у которых оно менее 640х460 пикселей.

Многие устройства беспроводные, но нужно учесть, что при таком типе подключения возрастает риск помех. Значительным преимуществом таких устройств является простой монтаж без демонтажа обивки салона для прокладки кабеля.

Рейтинг лучших видеорегистраторов с одной камерой

Видеорегистратор с одной камерой – классика жанра. Подойдет для любого автовладельца.

Такие видеорегистраторы обладают простотой настройки, неплохим качеством изображения и малыми размерами.

Artway AV-390 Super Night Vision

Отличный видеорегистратор с широким углом обзора, возможностью ночной съемки и встроенной подсветкой.

Подойдет широкому кругу автолюбителей, не имеющих повышенных требований с набору функций видеорегистратора.

Плюсы Artway AV-390 Super Night Vision

1. Простота и удобство.
2. Достаточный угол обзора.
3. Присутствует режим фотосъемки.
4. Возможность работы при отключенном питании.
5. Возможность работы от бортсети автомобиля.

Минусы Artway AV-390 Super Night Vision

1. Слишком высокая чувствительность регистратора движения.
2. Периодические подвисания.
3. Плохая читабельность номеров в режиме ночной съемки.

CARCAM Q7

Отличная модель видеорегистратора, обладающая кроме всего прочего, возможностью поворота по вертикали и диагонали. Оснащен датчиками движения, датчиком удара, GPS.

Пользуется средним спросом на рынке, однако, зарекомендовал себя как качественный продукт.

Плюсы CARCAM Q7

1. Надежное крепление регистратора.
2. GPS позволяет зафиксировать скорость движения.
3. Быстрая работа ос спутниками.

Минусы CARCAM Q7

1. Малый функционал настроек.
2. Отсутствие возможности предохранения нужных файлов от форматирования (доступно только полное форматирование).
3. Отсутствие поворота на 360 градусов (наличие ограниченного поворота доставляет неудобства при эксплуатации).
4. Присутствуют (хоть и редко) провалы в записи.

Artway AV-510

В рейтинг лучших видеорегистраторов 2018 года заслуженно попал данный видеорегистратор.

Причинами тому послужило низкое количество недостатков модели, отличное качество съемки днем и надежное крепление.

Основные функции регистратора работают без проблем и подвисаний.

Плюсы Artway AV-510

1. «Смешная» цена относительно видеорегистраторов других моделей.
2. Наличие инфракрасной подсветки.
3. Малые размеры устройства.
4. Длинный кабель питания.
5. Стеклянная оптика.

Минусы Artway AV-510

1. Низкое качество ночной съемки.
2. Неудобное расположение штекера для подключения бортсети автомобиля.
3. Штатная аккумуляторная батарея после выключения работает всего лишь 5-10 минут.

Подключение парковочной камеры

Монитор для парковочной камеры

В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

• магнитолу,
• автомобильный телевизор,
• видеорегистратор,
• навигатор,
• отдельный монитор,
• зеркало заднего вида со встроенным монитором,
• планшет, смартфон и другие мобильные гаджеты.

Видео: монитор для камеры заднего вида

Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

Видео: подключение проводной камеры к планшету или смартфону

Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

Место установки монитора

Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:

Схемы подключения камеры заднего вида

На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

Проводное подключение

Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

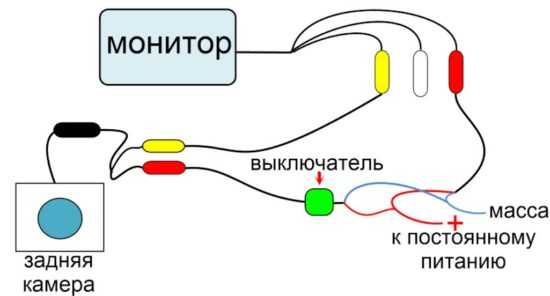

На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.

Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.

К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

Беспроводное подключение

В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.

Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.

Для принудительного включения на камеру подают питание через тумблер или кнопку

Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

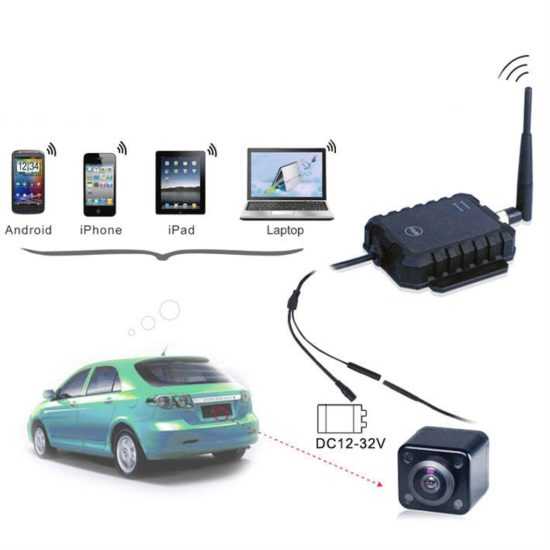

Подключение камеры с модулем Wi-Fi

Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.

Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

Подключение двух парковочных камер

Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:

Виды камер

• Универсальная камера. Такой тип «всевидящего ока» универсальным называют неспроста – его можно установить, куда пожелаете. Стоят такие камеры обычно не слишком дорого, а картинку дают хорошую. Правда, чтобы получить эту самую картинку, придется тянуть провода по всему автомобилю, плюс не каждая камера хорошо встанет на крышку багажника именно вашего железного друга. И из-за особенностей монтажа они чувствительны к влаге.
• Камера в номерном знак. Очень простое в установке, недорогое и, как следствие, популярное устройство. Минус — посредственное качество картинки.
• Штатные камеры. Такие камеры обычно являются аксессуаром для определенной марки автомобилей и устанавливаются в специально предназначенное место. Они объединяют в себе качество картинки камер универсальных с удобством и легкостью установки камер в номерном знаке. И без проблем встраиваются в мультимедийную систему автомобиля. Правда, далеко не все автомобили оснащены подобными возможностями. Стоит учесть, что в российских условиях для камеры практически обязателен водонепроницаемый корпус, который защитит объектив от пыли и влаги.

Способа крепления

• Врезные камеры похожи на дверной глазок – они точно так же устанавливаются в круглое отверстие, которое придется где-то прорезать. В установке они труднее всего, причем место крепления нужно выбрать грамотно – возможности настройки угла зрения у большинства моделей не будет.
• Камеры-накладки крепятся болтом через отверстие в пластиковой облицовке у плафонов подсветки заднего номера. Их уже можно немного регулировать, да и «объем разрушений» меньше – отверстия сверлятся небольшие и в малозаметном месте.
• Камеры на кронштейнах имеют поворотное основание, которое дает возможность после установки подстроить угол зрения по желанию. Иногда их ставят внутри салона (например, у заднего стекла на универсалах) – и не украдут, и грязь не будет попадать. На дешевых моделях кронштейн жесткий – для регулировки его можно только подогнуть.
• Камеры-рамки, как понятно из названия, встроены в периметр рамки номерного знака. Они минимально выделяются, но подойдут не всем: на многих машинах зона заднего номера так активно загрязняется, что польза от камеры в этом месте будет только в сухую погоду.
• Камеры-плафоны заменяют штатный плафон номерного знака, отсюда и низкая универсальность (каждая модель рассчитана на конкретную машину), и те же проблемы с загрязнением: выбрать чистое место для установки не получится.

Конечно, проще всего поставить камеру-рамку – нужно лишь придумать, как аккуратно протащить провода в машину. Удобнее всего такой вариант, если номер крепится высоко, на крышке багажника – а вот в бампере и грязнее, и обзор в не самом удобном ракурсе. Та же проблема и у врезных камер: выбор места, где можно просверлить отверстие в 16-19 мм, а камера не будет постоянно загрязняться, невелик. Поэтому популярны камеры на кронштейнах и камеры-накладки: их можно поставить практически на любую машину, подыскав на ней оптимальное место. Что же касается оптики и матрицы, то почти вся китайская продукция выглядит как братья-близнецы, в их числе стоит в первую очередь присмотреться к моделям с увеличенными CCD-матрицами. Угол обзора опять-таки нужно выбирать исходя из цели и места установки – высоко стоящей и смотрящей вниз под большим углом камере не помешает широкоугольный объектив.

⑥ GreenYi

Рейтинг: 4.8 Цена: от 1308.47 руб. до1439.39 руб. Перейти в магазин GreenYi Это камера более высокого класса, чем представленные до этого варианты. Изготовлена полностью из алюминия, что повышает надежность и долговечность. Формат исполнения полукупольный, крепится, вкручиваясь в отверстие, кабель сразу спрятан. Элемент крепления также изготовлен из металла.

Это первое устройство в списке с поддержкой разрешения HD 1280*720. С ним видно даже мелкие детали на дороге. За обработку изображения отвечает чип от компании Sony, которая известная своими камерами для смартфонов и фотоаппаратов. Угол обзора 170о. Защита от воды IP68. Заявлена видимость до 15 метров ночью.

Достоинства:

• качество картинки;
• обзор;
• надежность;
• все необходимые провода в комплекте.

Недостатки:

тяжелая установка на некоторые автомобили.

Купить на AliExpress.com

№7 – Swat VDC-002

Цена: 2000 рублей

Камера, которая придется по душе жителям тех регионов, где зима может быть поистине суровой. Все компоненты устройства устойчивы к экстремальным температурам и даже при – 30 градусах по Цельсию аппарат работает без сбоев.

Цветная линия разметки позволит оценить расстояние до преграды, но, если эта функция вам не по душе – ее можно отключить. Даже при практически отсутствующем освещении камера выдает довольно четкую картинку – при яркой луне никаких проблем с тем, чтобы разглядеть путь до бордюра не возникает. Герметичный корпус защищен от пыли и влаги, так что ни снег, ни дождь ей не страшны.

Swat VDC-002

В комплекте помимо самой камеры вы обнаружите сверло с коронкой по металлу и пластику, так что с тем, чтобы пробурить отверстие под камеру нужного размера проблем возникнуть не должно.

Правила установки

Правила установки зависят от разновидности устройства. Штатные гаджеты не нуждаются в монтаже, они уже вшиты в автомобиль. При самостоятельной установке в первую очередь учитывают угол обзора и уровень защищенности от попадания грязи. Для монтажа чаще всего выбирают бампер, световой элемент номерного знака, багажник или заднюю часть кузова.

Перед монтажом подготавливают врезку, чтобы предотвратить коррозию. Заранее регулируют обзорность. После установки крепления дополнительно обрабатывают антикоррозийным средством и герметиком. Во время монтажа АКБ отключают. Если для подключения требуется дополнительная прокладка проводов, следят за уровнем защищенности от попадания влаги. Кабели не должны перетираться на стыках багажника.
